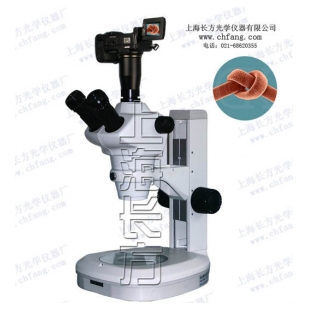

熔深立体显微镜

型号:ZOOM-700E/Z
价格:面议
主要特征:

熔深立体显微镜ZOOM-700E在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。
近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。上海长方光学仪器厂生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。

熔深立体显微镜详细技术参数

一、用途

    熔深立体显微镜ZOOM-660E在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。

    近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。上海长方光学仪器厂生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。

二、技术规格

  显微镜系统:

  1.目镜:10X,视场φ22mm                 2.物镜连续变倍变倍范围 0.8X-5X

  3.目镜视场范围: φ57.2-φ13.3mm        4.工作距离:180mm

  5.双瞳距调节范围 55-75mm

  6.移动工作距离: 95mm

  7.总放大倍数: 7—360X(以17寸显示器,2X倍的大物镜为例)

  8.可以直接电视机或电脑上观察实物图像

  测量系统:

  此软件系统功能强大:能测量所有图片上的几何尺寸(点.线.圆.弧以及各元素的相互关系),测量的数据    可以自动地标注在图片上,并能显示比例尺,并能可以导入Excel文档进行统计、编辑。也可以将图片和数    据一起保存。所有的测量都能自动进行。

1.软件测量精度:0.001mm

2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。

3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。

4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

5.图形预置:点、线、矩形、圆、椭圆、圆弧。

6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印

  三、参考放大倍数:

   电脑型(ZOOM-700E):7-360倍(以17寸显示器,2X倍的大物镜为例)

四、系统组成

电脑型体视显微镜(ZOOM-700E):1、立体显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机

数码相机型体视显微镜(ZOOM-700Z):1、立体显微镜 2、适配镜 3、数码相机
