透反正置金相显微镜CMM-15Z详细技术参数

一、用途：

     CMM-15E/CMM-15Z  系列透反射金相显微镜属中型金相显微镜，透反射式金相显微镜采用了透反射照  明形式，使用者可在反射光照明下进行偏光观察与拍照，透反射金相显微镜又可在透射光照明下作明场  观察与拍照等用。

     CMM-15E/CMM-15Z  系列透反射金相显微镜坚固稳定，充分保证完善的机械性能，透反射金相显微镜  可供工厂、高等院校、科研所及电子工业部门作金相、岩相、晶体等方面的试验与分析之用，透反射金  相显微镜主要应用于高等院校实验室、研究所等机构。透反射金相显微镜反射式金相显  微镜

 二、系统简介

    透反射金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起  ，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，透反射金  相显微镜能将所需要的图片进行编辑、保存和打印。

 三、技术参数：

 1．目镜

 2．物镜

2．物镜

  3.总放大倍数：40X-2000X

  4.系统放大倍数：50X-2600X

  5.落射照明器

     (1) 照明光源： 6V20W 卤素灯，亮度可调；

     (2) 电源电压： 220 （ 50HZ ）；

     (3) 转盘式滤色片组：黄色、蓝色、绿色、磨砂玻璃 ；

     (4) 偏光装置：可插入式起偏振片和三筒头内检偏振片 ；

  6.透射照明

     (1) 聚光镜数值孔径（NA）：1.25

     (2) 滤色片：蓝、黄、绿

     (3) 电光源：110V-220V/6V 20W 卤素灯泡,可调光亮度

  7.下偏光照明，起振片，360度转动

  8.载物台移动范围：纵向 50 mm；横向 75 mm

  9.微动手轮格值： 0.002 mm

  10.瞳距调节范围： 53-75 mm

  11.防霉：特有的防霉系统

  四、系统组成：

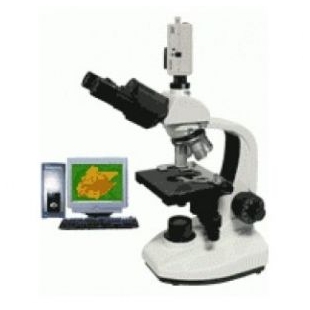

    电脑型透反射金相显微镜(CMM-15E)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)   5、计算机

    数码相机型透反射金相显微镜(CMM-15Z)：1、金相显微镜 2、适配镜 3、数码相机。

  数码显微成像系统 电脑显微成像系统

  五、仪器的选购件：

    1.高像素成像系统

    2.金相图像测量软件 CF-2000C    3.金相组织图谱分析软件(定量) CF-2000JX

  相关应用：

  透反射金相显微镜有较好的成像质量，可用要求高的检验室，倍数范围宽。
